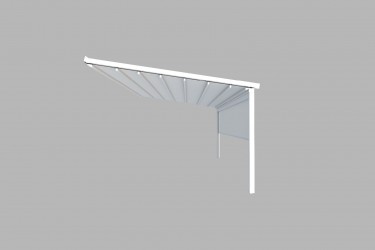

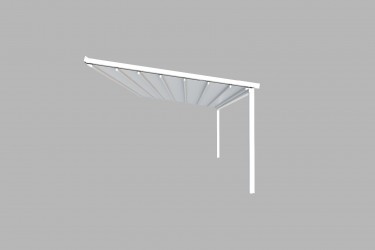

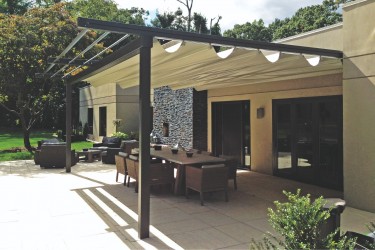

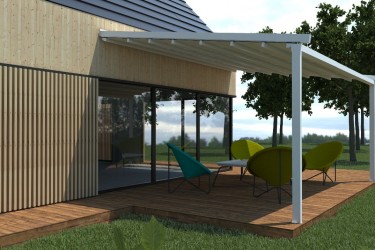

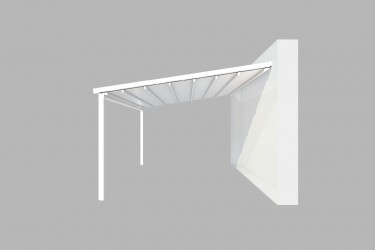

Wersja przyścienna – Dach pochyły

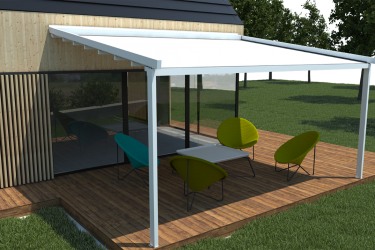

Wersja wolnostojąca – Dach poziomy
Dach PCV otwierany
Elektryczna

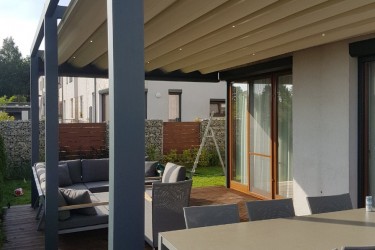

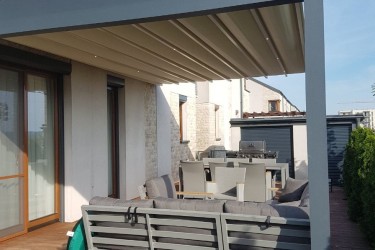

Pergola BOX to rozwiązanie klasy Premium dla klientów indywidualnych. Aluminiowa konstrukcja pokryta jest dachem wykonanym z wysokiej klasy PCV o zakresie bezpiecznej pracy -30 C do +70 C. Za pomocą sterowania ręcznego lub elektrycznego, dach można rozwijać do dowolnie wybranego ułożenia. Pergola BOX wyposażona jest w wewnętrzny system odprowadzania wody. W oparciu o przeprowadzone badania, konstrukcja tej pergoli wytrzymuje napór wiatru do 120km/h, co pozwala na użytkowanie jej niemal przez cały rok. Istnieje możliwość łączenia modułów pergoli BOX.
TYPY:

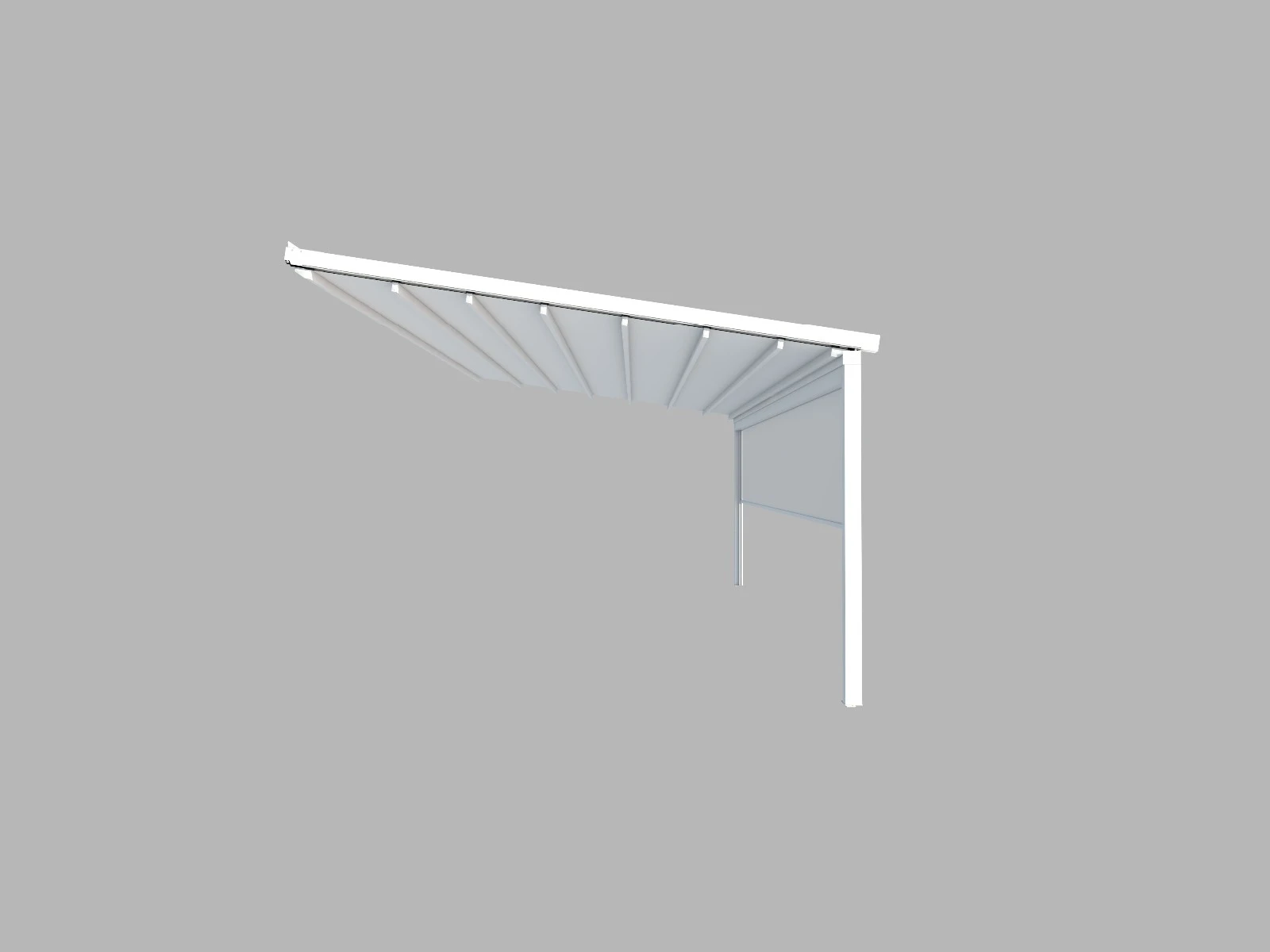

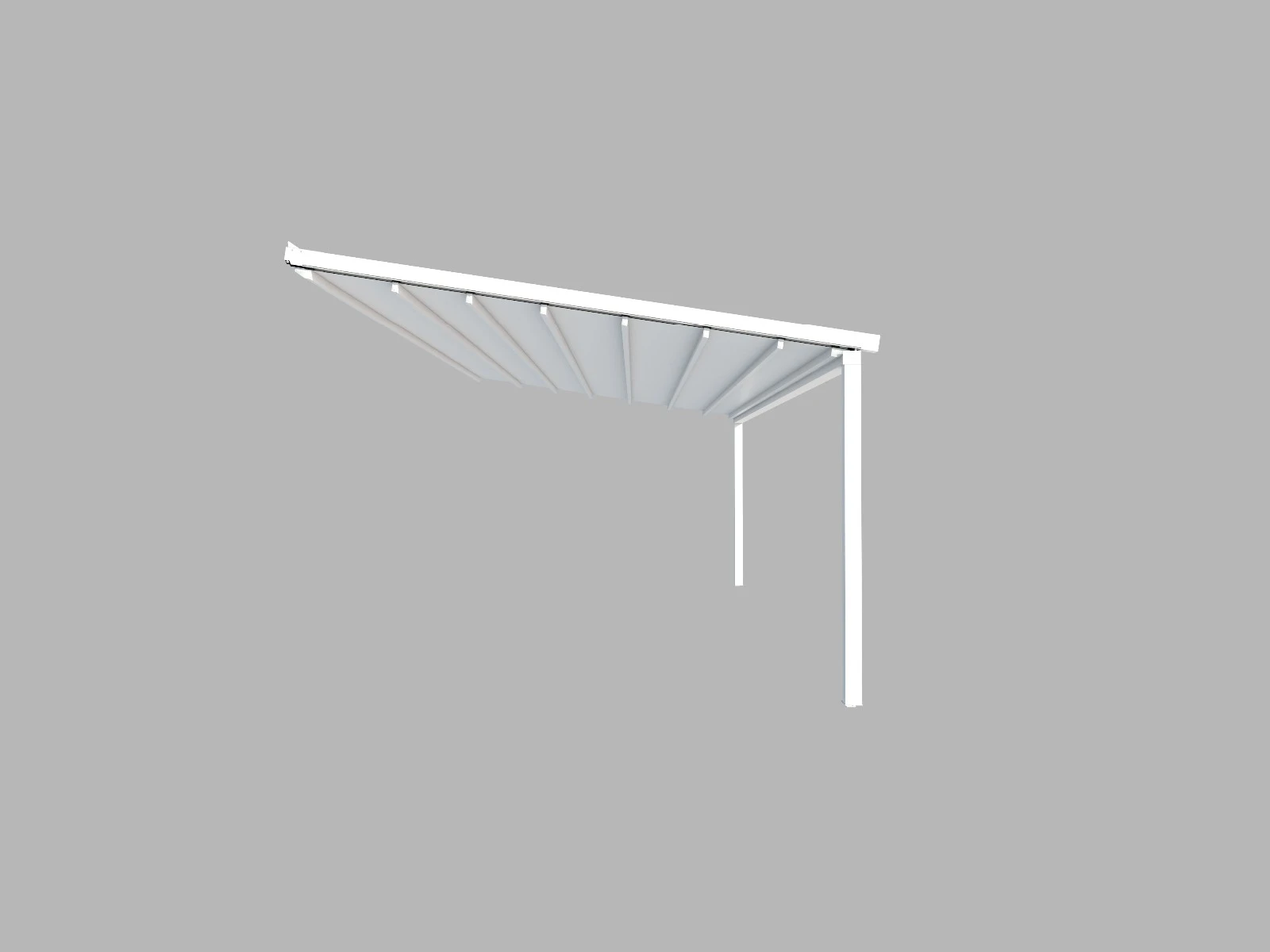

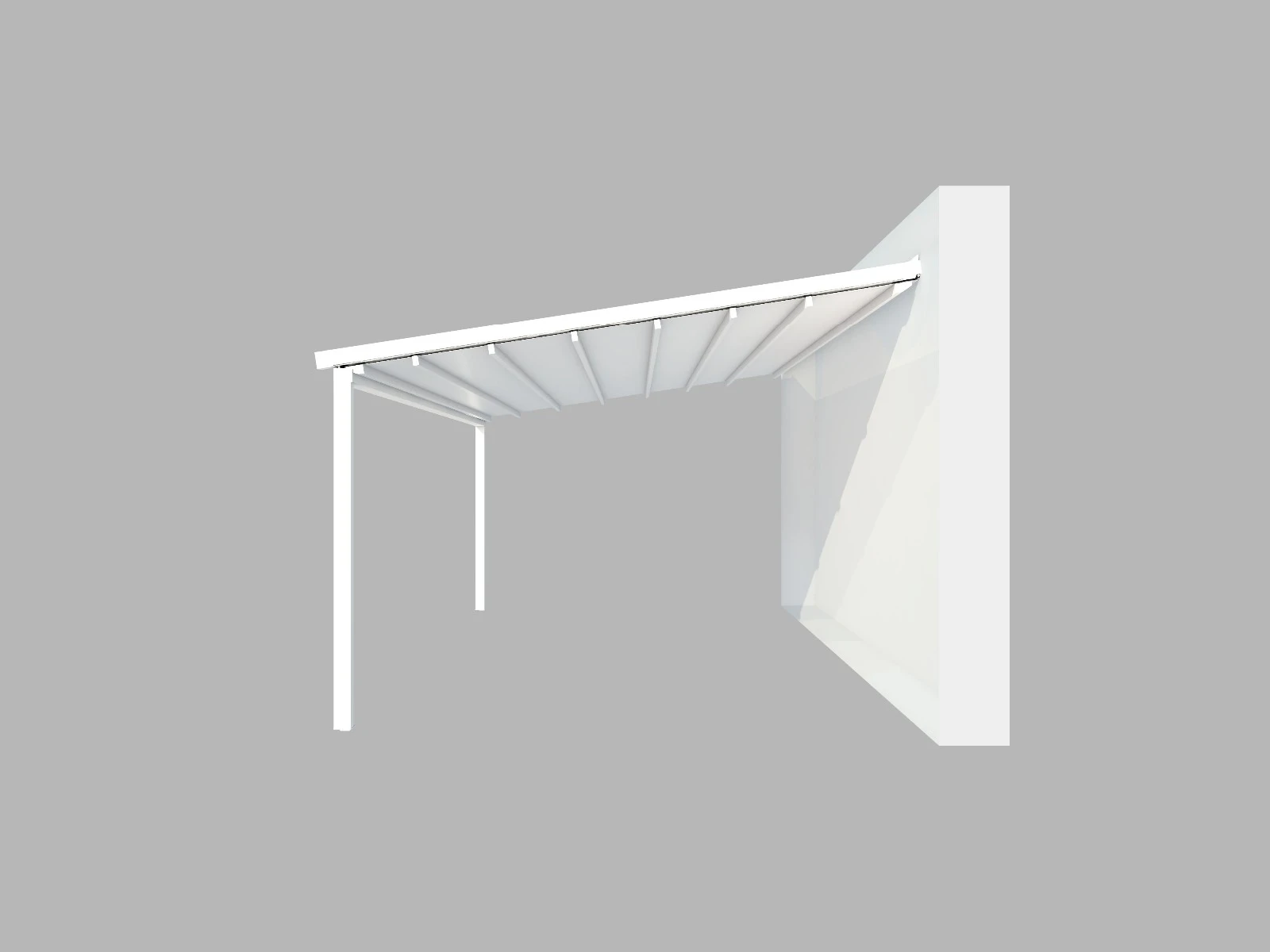

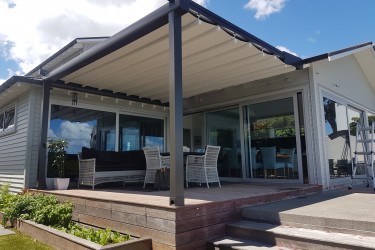

Pergola przyścienna
Pergola wolnostojąca
STEROWANIE ELEKTRYCZNE (bez możliwości wersji ręcznej)
- Elektryczne, dostępne silniki zwykłe oraz radiowe.
- Zapewnia możliwość konfiguracji do systemów SMART.
Uwagi do sterowania: Pergola BOX PRZYŚCIENNY i BOX WOLNOSTOJĄCY sterowana jest zawsze elektrycznie bez opcji sterowania ręcznego (do pergoli doprowadza się prąd 230V, jednak silnik jest 24V z zasilaczem.
KOLORY PERGOLI i DACHU
- Konstrukcja: kolory standard: 9010 (biały), 7016 (antracyt), za dopłatą dowolny kolor RAL.
- Dach: biały, krem, szary, ciemnoszary, czerwony, zielony
DACH PERGOLI:
Dach pergoli wykonany jest z najwyższej jakości tkanin PCV pokrytych poliwęglanem. Tkanina odporna na deszcz, na przemakanie, na warunki atmosferyczne.
Dach pergoli można zmieniać położeniem - obracać konstrukcję dachu (tj. zmieniać kierunek pracy dachu).
ODPŁYW WODY:
Woda spływa do przednich słupów nośnych (nóg pergoli), specjalną rynną, która zamocowana jest na jednej ze "ścian" pergoli. Wysokość rynny wraz z profilem pergoli +/- 46 cm na wys.
Woda spływa zawsze do jednego słupa (nogi pergoli).
OPCJE DODATKOWE – DOPOSAŻENIE BOCZNYCH ŚCIAN PERGOLI
- Rolety Techroll 200K-Outdoor z tkaniną SCREEN
- Zasłony zewnętrzne Outdoor na szynie dostosowanej do warunków atmosferycznych
- Okiennice Trapezowe Aluminiowe
- Okiennice Trapezowa Drewniane – Cedr
- Szkło – system przesuwny
- Promienniki świetlne kominkowe lub ścienne
WYMIARY PERGOLI

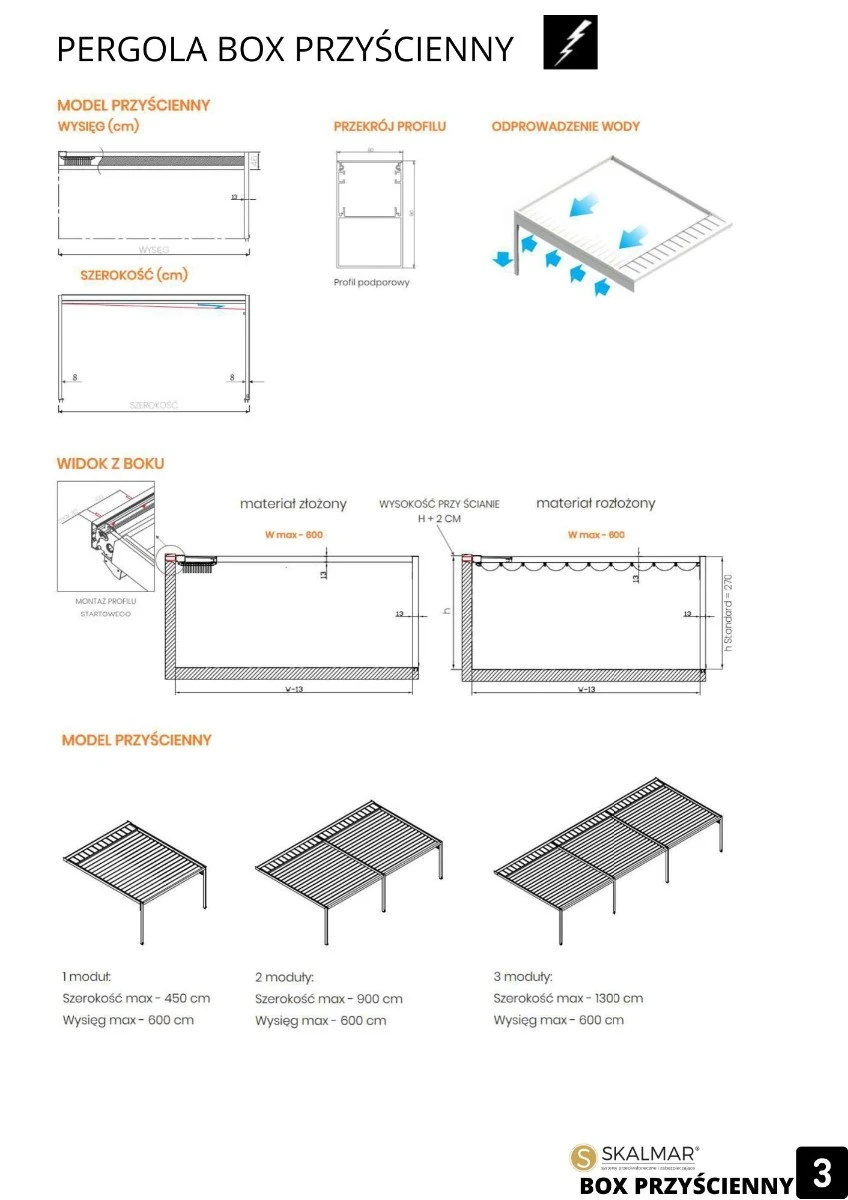

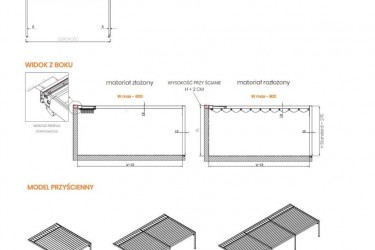

- Dla Wariantu PRZYŚCIENNEGO
Wymiar jednego Modułu: max szerokość (wzdłuż domu) – 4,5 m x wysięg 6m (2 prowadnice i 4 nogi)
Wymiar przy łączeniu Modułów: szerokość do 9,00 m x wysięg 6 m (3 prowadnice i 3 nogi)

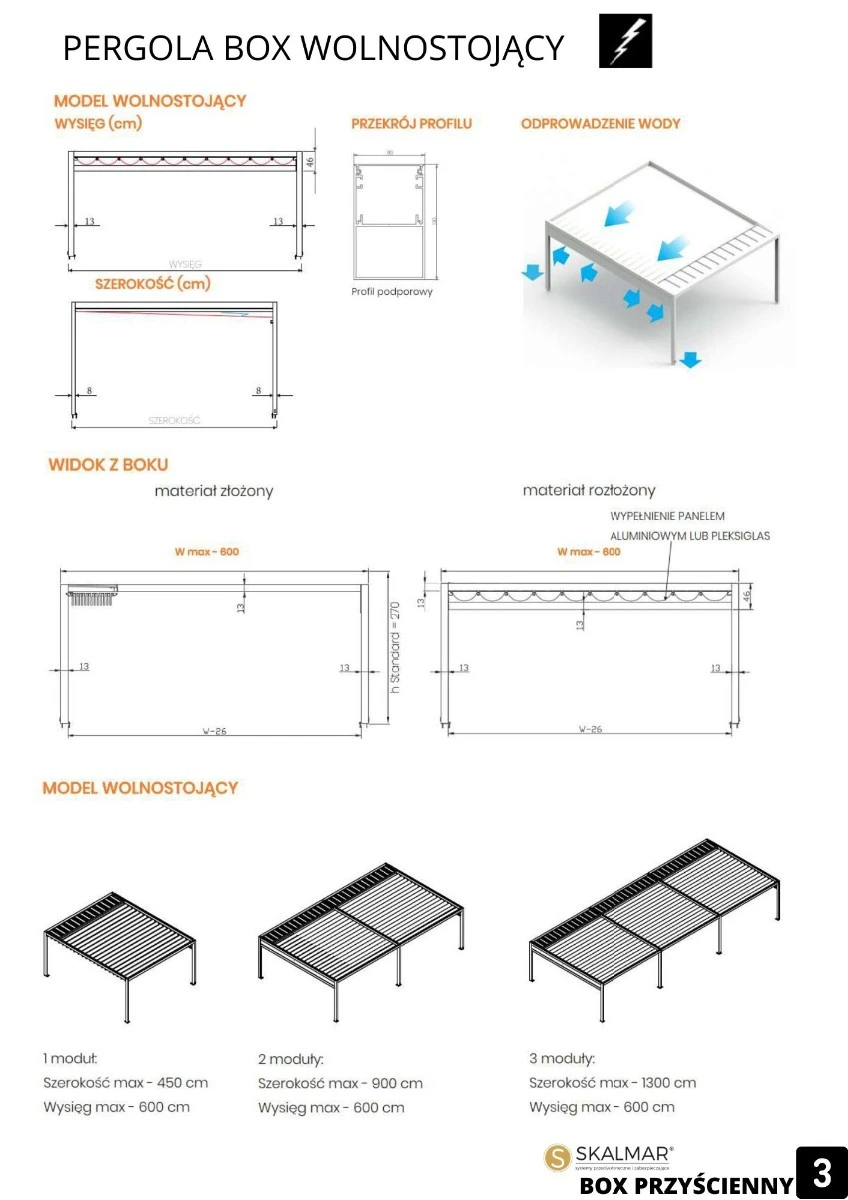

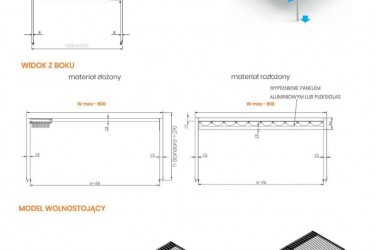

- Dla Wariantu WOLNOSTOJĄCEGO
Wymiar jednego Modułu: max szerokość (wzdłuż domu) – 4,5 m x wysięg 6m (2 prowadnice i 6 nóg)
Wymiar przy łączeniu Modułów: szerokość do 9,00 m x wysięg 6 m (3 prowadnice i 6 nogi)
Uwaga: Co robimy jeśli wymiar tarasu jest większy niż maksymalnie podane w tabeli:
W przypadku jeśli wymiar pergoli BOX przekracza wymiary z tabeli należy połączyć
pergolę w MODUŁY - np. wymiar Pergoli: szer. 1200 cm (12 m) x wys. 600 (6 m) - dobieramy odpowiednio wg możliwości i z zachowaniem estetyki, np. 2 x MODUŁY po 600 x 600.
Przy łączeniu MODUŁÓW ilość słupów nośnych (nóg) jest mniejsza o 1 sztukę.
OŚWIETLENIE – Dwie opcje:

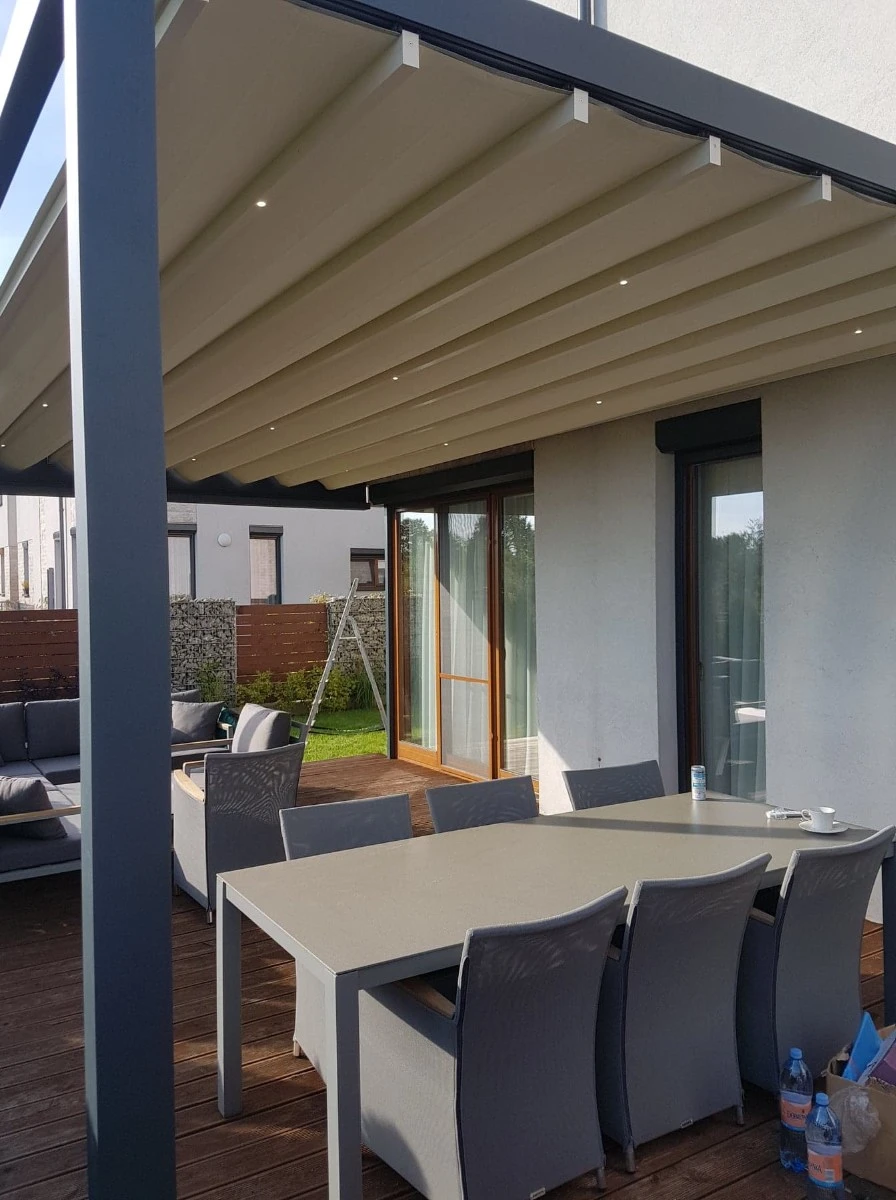

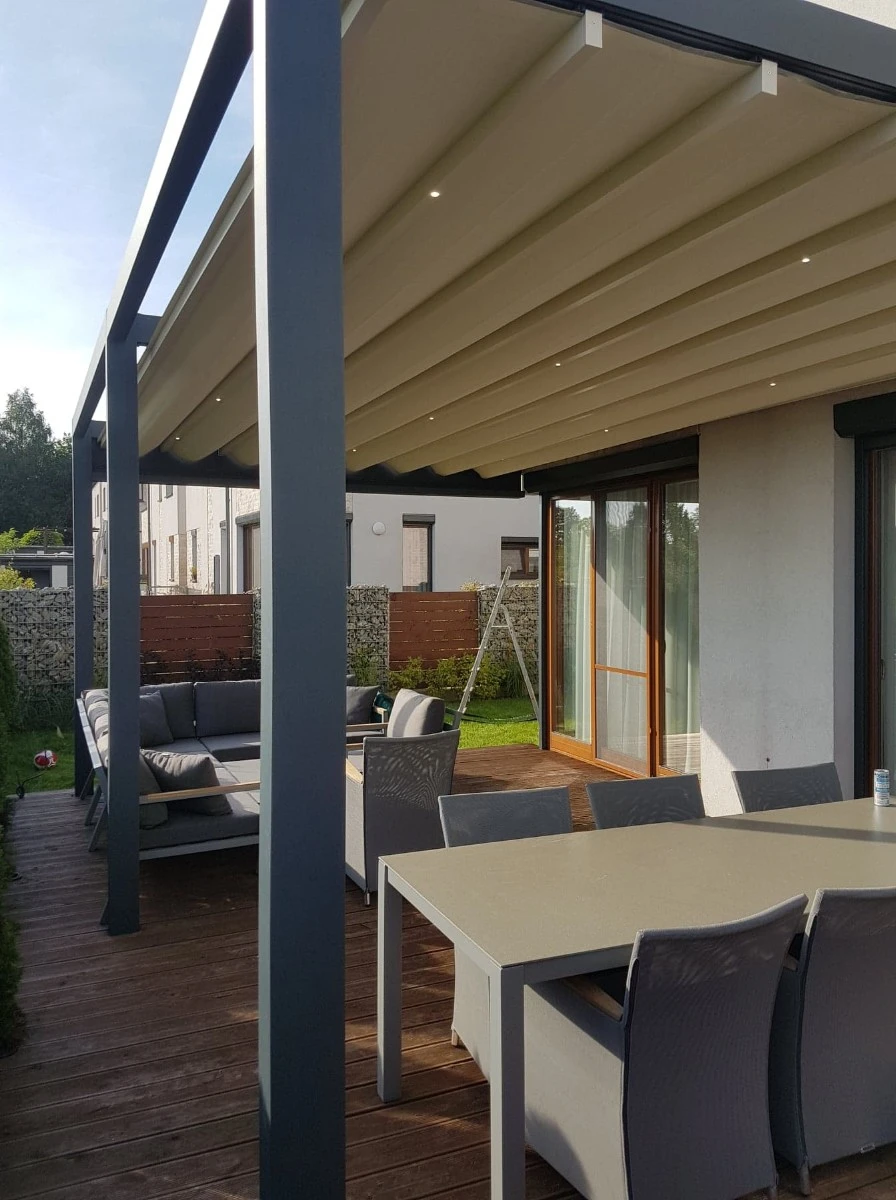

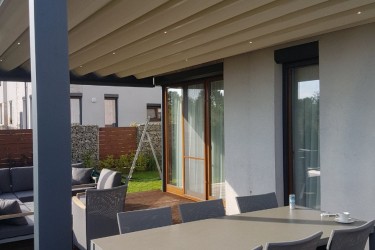

TYP I -Oświetlenie LED punktowe w profilach dachu wraz z zasilaczem 24V
UWAGA DO OŚWIETLENIA TYP I - Punkty LED:
Minimalna ilość punktów LED dla 1 pergoli - min. 10 szt.
Minimalna ilość punktów LED w belce przeciwwietrznej - min. 3 szt.
TYP II - Oświetlenie taśmą LED po obwodzie konstrukcji dachu wraz z zasilaczem 24V
RODZAJE MONTAŻU
- Dla Wariantu PRZYŚCIENNEGO
Konstrukcja przyległa do budynku na 2 nogach lub 3 (zależne od wielkości pergoli)
- Dla Wariantu WOLNOSTOJĄCEGO
Konstrukcja przyległa do budynku na 4 lub 6 nogach (zależnie od wielkości pergoli)
MOCOWANIE PEREGOLI – PODŁOŻE:
Przygotowanie STOP (wylewka pod słupy nośne)
Zaleca się, aby Klient we własnym zakresie wykonał stopy. W przypadku braku ekipy budowlanej Skalmar świadczy usługę przygotowania Stóp wg poniższej instrukcji:
Potrzebne:
- rura tekturowa o przekroju fi 50 cm (dociąć na wymiar +/- 60 cm)
- Beton gotowy B20
Przygotowanie:
- Należy zakupić rury o przekroju fi 50/docięte na wymiar +/- 60 cm
- Wykopać dół na głębokość ok. 50/60 cm i następnie zainstalować w nim dociętą rurę fi 50.
- Zalewamy dół gotowym betonem B20 (rodzaj betonu). Na 4 stopy wchodzi średnio 15 worków betonu po 25 kg każdy.
- Zabetonowane doły wiążą ok. 5 dni (dobrze jeśli nie pada)
- Stopy gotowe do montażu
